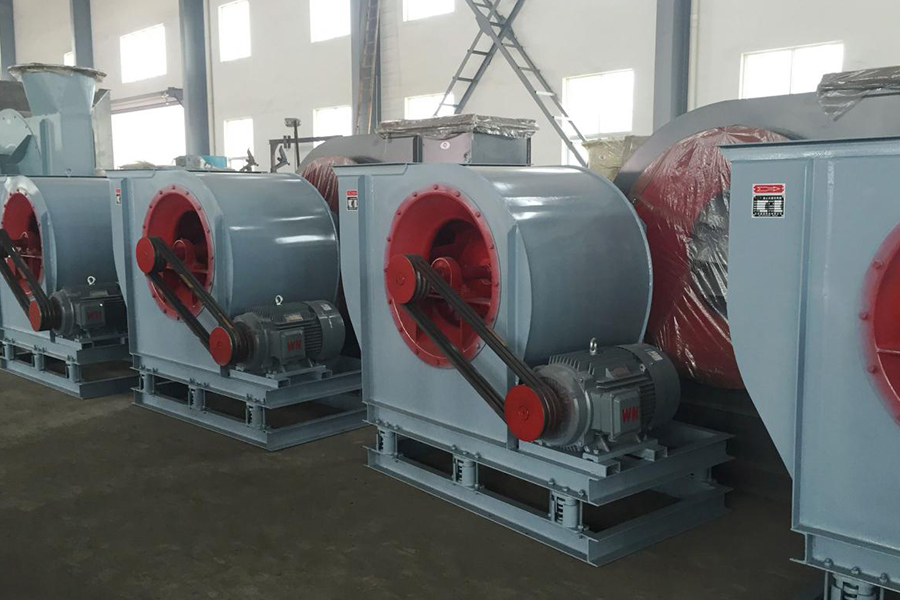

See Detailsتحديد الصحيح مروحة الطرد المركزي الثقيلة للتطبيق الصناعي هو أحد القرارات الأكثر أهمية في تصميم نظام التهوية أو معالجة الهواء. لا يمكن للمروحة ذات الحجم الصغير التغلب على مقاومة النظام وتفشل في توفير تدفق الهواء المطلوب. تهدر المروحة كبيرة الحجم الطاقة، وتزيد من الضوضاء، وتسرع من تآكل المحامل، وغالبًا ما تعمل في منطقة غير مستقرة من منحنى أدائها. بالنسبة لمهندسي المشتريات ومديري المصانع وموزعي الجملة، يوفر هذا الدليل إطار تقييم على المستوى الهندسي يغطي تصميم المكره والأداء الديناميكي الهوائي واختيار المحرك ومطابقة التطبيقات ومعايير التوريد.
تعمل مروحة الطرد المركزي على تسريع الهواء عن طريق نقل الطاقة الحركية الدورانية من المكره إلى تيار الهواء. يدخل الهواء إلى المكره محوريًا عند العين (المركز)، ويتم تسريعه بشكل قطري إلى الخارج بواسطة الشفرات الدوارة، ويخرج إلى غلاف حلزوني حيث يتم تحويل ضغط السرعة إلى ضغط ثابت. يشير مصطلح "الخدمة الشاقة" في تصنيف المراوح الصناعية إلى المراوح المصممة للتعامل مع متطلبات التشغيل المرتفعة - بما في ذلك الضغوط الثابتة العالية التي تزيد عن 1000 باسكال، ودورات العمل المستمرة في درجات حرارة مرتفعة، وتيارات الهواء المسببة للتآكل أو المحملة بالجسيمات، والتحميل الهيكلي من أقطار المكره الكبيرة وسرعات الدوران العالية.
يتم وصف علاقة الأداء الأساسية في مروحة الطرد المركزي من خلال قوانين المروحة، التي تحكم كيفية تغيير حجم تدفق الهواء (m3/h)، والضغط الساكن (Pa)، وقوة العمود (kW)، ومستوى الضوضاء مع سرعة وحجم المكره. يتم إصلاح هذه العلاقات بواسطة ميكانيكا الموائع ويتم تطبيقها بشكل موحد عبر جميع تصميمات مراوح الطرد المركزي:
هذه القوانين لها آثار مباشرة على تكلفة الطاقة في أنظمة التهوية ذات الأحمال المتغيرة. يعمل محرك التردد المتغير (VFD) على تقليل سرعة المروحة بنسبة 20% مما يقلل من استهلاك الطاقة بنسبة 49% تقريبًا، ولهذا السبب تتحكم VFD في المواصفات القياسية في تصميم التهوية الصناعية الحديثة الموفرة للطاقة.
تعد هندسة شفرة المكره هي المحدد الأساسي لخصائص حجم الضغط لمروحة الطرد المركزي، وذروة الكفاءة، وملاءمتها لظروف جودة الهواء المختلفة. تخدم الأشكال الهندسية الرئيسية الثلاثة للشفرة - المنحنية للخلف، والمنحنية للأمام، والشعاعية - متطلبات مختلفة للضغط والكفاءة ومعالجة التلوث. يقارن الجدول أدناه هذه التصاميم عبر المعلمات الأكثر صلة بقرارات الشراء الصناعية.
| نوع المكره | ذروة الكفاءة الإجمالية | خاصية الضغط | القدرة على التنظيف الذاتي | مستوى الضوضاء | التطبيق الأساسي |
|---|---|---|---|---|---|
| منحني للخلف (قبل الميلاد) | 75-85% | عدم التحميل الزائد (ذروات منحنى الطاقة وتسطيحها) | رواسب منخفضة على وجه الشفرة المقعرة | منخفض | الهواء النظيف HVأC، عملية التهوية، مراوح الغلاية FD |
| شفرة مسطحة مائلة للخلف (BI). | 70-80% | عدم التحميل الزائد | معتدل | منخفض to moderate | هواء مغبر قليلاً، تهوية صناعية عامة |
| شعاعي (شفرة مجداف) | 55-65% | منحنى صعودي حاد - القدرة على الضغط العالي | عالية جدًا — شكل الشفرة المفتوحة يقاوم التراكمات | عالية | الهواء المحمل بالغبار، النقل الهوائي، التعامل مع المواد |
| متعددة الشفرات منحنية للأمام (FC). | 60-70% | التحميل الزائد - ترتفع الطاقة بشكل مستمر مع التدفق | منخفض | معتدل | منخفض-pressure clean air, domestic HVAC, air handling units |
يعتمد اختيار المواد المستخدمة في الدفاعات شديدة التحمل على درجة الحرارة والتركيب الكيميائي والمحتوى الكاشط لتيار الهواء المعالج. يتم استخدام الفولاذ الكربوني القياسي (S235JR أو S355JR لكل EN 10025) لتطبيقات الهواء النظيف في درجة الحرارة المحيطة. يعمل الفولاذ الكربوني المجلفن بالغمس الساخن أو المطلي بالإيبوكسي على إطالة عمر الخدمة في البيئات المسببة للتآكل بشكل معتدل. يتم تحديد الفولاذ المقاوم للصدأ (304 أو 316L) لتهوية المصانع الكيميائية وبيئات تجهيز الأغذية. يتم استخدام الفولاذ المقاوم للتآكل عالي الكروم (عادةً ما يحتوي على 28٪ من الكروم) في معالجة المعادن وتطبيقات مصانع الأسمنت حيث يكون تأثير الجسيمات الكاشطة هو آلية الفشل الأساسية.
يتطلب الحجم الديناميكي الهوائي الصحيح رسم منحنى أداء المروحة مقابل منحنى مقاومة النظام. نقطة تشغيل النظام هي تقاطع هذين المنحنيين. تعمل المروحة المختارة جيدًا عند أو بالقرب من ذروة كفاءتها في حالة التشغيل التصميمية. يؤدي التشغيل في أقصى يسار نقطة الكفاءة القصوى إلى زيادة المخاطر - وهو عدم الاستقرار الديناميكي الهوائي الذي يتسبب في انعكاس التدفق الدوري، والاهتزاز الشديد، وتلف إجهاد المكره السريع. يوفر الجدول أدناه مرجعا تدفق هواء مروحة الطرد المركزي للخدمة الشاقة ومواصفات الضغط الثابت عبر فئات حجم المروحة الصناعية النموذجية.
| فئة حجم المروحة | نطاق تدفق الهواء النموذجي (م3/ساعة) | نطاق الضغط الثابت النموذجي (Pa) | نطاق قطر المكره (مم) | قوة المحرك النموذجية (كيلوواط) |
|---|---|---|---|---|
| صناعية متوسطة | 5000-30000 | 500-2000 | 400-800 | 4-30 |
| صناعية كبيرة | 30.000-150.000 | 1000-5000 | 800-1600 | 30-200 |
| عملية ثقيلة/التعدين | 100000-500000 | 3000-15000 | 1200-2500 | 150-2000 |
يتم حساب متطلبات الضغط الثابت لنظام مجاري الهواء من خلال جمع كل خسائر الضغط على طول أطول مسار للقناة - بما في ذلك خسائر احتكاك القناة المستقيمة (المحسوبة وفقًا لمعادلة Darcy-Weisbach)، وخسائر التركيب (الانحناءات والتقلصات والتمددات)، وانخفاض ضغط المرشح والملف، ومقاومة الأجهزة الطرفية. يجب على المشترين تحديد الضغط الثابت الإجمالي للنظام بمعدل تدفق الهواء التصميمي، وليس مجرد إحدى هذه القيم، عند طلب اختيار المروحة من الموردين.
اختيار المحرك ل مروحة الطرد المركزي الثقيلة يجب أن يأخذ في الاعتبار عامل الخدمة، وبدء التشغيل الحالي، وتكوين محرك الأقراص، وفئة كفاءة الطاقة. يجب أن تتجاوز الطاقة المقدرة للمحرك قدرة عمود المروحة عند أقصى نقطة تشغيل للنظام - عادةً مع عامل خدمة يتراوح من 1.10 إلى 1.25 مطبق على قدرة العمود المحسوبة لمنع الحمل الحراري الزائد أثناء فترات ذروة الطلب أو تغيرات مقاومة النظام.
يؤثر تكوين محرك الأقراص بشكل مباشر على مرونة التثبيت وإمكانية ضبط السرعة والوصول إلى الصيانة:
يتبع تصنيف كفاءة طاقة المحرك معايير IE (الكفاءة الدولية) المحددة في IEC 60034-30-1. IE3 (الكفاءة المتميزة) هو الحد الأدنى للفئة الإلزامية للمحركات التي تزيد عن 0.75 كيلووات في الاتحاد الأوروبي بموجب لائحة الاتحاد الأوروبي 2019/1781، اعتبارًا من يوليو 2023. يتم تحديد IE4 (الكفاءة الفائقة) بشكل متزايد في عقود الشراء للمراوح الصناعية للخدمة المستمرة لتقليل تكلفة الطاقة لدورة الحياة. ال الثقيلة قوة محرك مروحة الطرد المركزي وتصنيف الكفاءة يجب دائمًا تقييمهما معًا — فالمحرك ذو الكفاءة الأعلى بنفس الطاقة المقدرة يقلل من استهلاك الطاقة السنوي وتكلفة التشغيل على مدار عمر خدمة المروحة.
ال مروحة الطرد المركزي الثقيلة for industrial ventilation systems يمتد السوق على نطاق واسع من بيئات العمليات، حيث يفرض كل منها متطلبات معينة من المواد والطلاء والختم والسلامة على بناء المروحة. تمثل الفئات التالية قطاعات التطبيقات الصناعية الأكثر شيوعًا مع متطلباتها الفنية المحددة:
للمشترين تقييم الثقيلة أسعار الجملة لمروحة الطرد المركزي وموك ، قطاعات السوق بشكل حاد حسب حجم المروحة ومواصفات المواد والمحتوى الهندسي المخصص. تعد مراوح الكتالوج القياسية ذات الحجم الصناعي المتوسط (قطر المكره 400-800 مم، قوة المحرك 4-30 كيلووات) المصنوعة من الفولاذ الكربوني هي شريحة السلع الأكبر حجمًا وتحمل الأسعار الأكثر تنافسية مع موك منخفضة تصل إلى 1-5 وحدات. عادةً ما تكون المراوح الكبيرة المصممة خصيصًا والتي تزيد قدرتها عن 75 كيلووات عبارة عن طلبات وحدة واحدة أو مجموعة صغيرة مع حزم الوثائق الهندسية الكاملة وفترات زمنية تتراوح من 8 إلى 20 أسبوعًا.
يجب أن تتضمن مؤهلات الشراء بالجملة لمراوح الطرد المركزي الصناعية متطلبات التوثيق والتحقق التالية:
A مروحة الطرد المركزي الثقيلة يولد الضغط عن طريق تحويل الطاقة الحركية الدورانية إلى ضغط ثابت من خلال تدفق الهواء الشعاعي في غلاف حلزوني. إنه يحقق ضغوطًا ثابتة عالية (500-15000 باسكال وما فوق) بمعدلات تدفق حجمية أقل نسبيًا، مما يجعله مناسبًا لأنظمة مجاري الهواء ذات المقاومة العالية. تقوم المروحة المحورية بتحريك الهواء بالتوازي مع محور العمود وتحقق معدلات تدفق عالية عند ضغوط ثابتة منخفضة (عادةً أقل من 500 باسكال). تُفضل مراوح الطرد المركزي للتهوية الصناعية، والهواء المعالج، وأنظمة مناولة المواد. تُفضل المراوح المحورية للتطبيقات كبيرة الحجم ومنخفضة المقاومة مثل أبراج التبريد وعادم السقف.
ال required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.
يتم تقييم مراوح الطرد المركزي الصناعية وفقًا لمعيار ISO 14694، الذي يحدد حدود شدة الاهتزاز من حيث سرعة الاهتزاز (مم/ثانية RMS) المقاسة في مبيتات المحامل أثناء التشغيل بالسرعة والحمل المقدرين. بالنسبة لمراوح الطرد المركزي القياسية للخدمة الشاقة، يكون حد القبول عادةً هو BV-3، وهو ما يتوافق مع سرعة اهتزاز قصوى تبلغ 4.5 مم/ثانية RMS في حالة التثبيت. يمكن تحديد المراوح المثبتة على حوامل مرنة أو التي تعمل في بيئات هيكلية حساسة بـ BV-2 (2.8 مم/ثانية RMS) أو BV-1 (1.8 مم/ثانية RMS). يجب على المشترين تحديد درجة الاهتزاز المطلوبة في مواصفات الشراء وطلب سجلات اختبار المصنع لكل وحدة.
يجب أن تكون مراوح الطرد المركزي المثبتة في المناطق المصنفة على أنها أجواء قابلة للانفجار بموجب توجيه ATEX 2014/34/EU (الاتحاد الأوروبي) أو نظام IECEx (الدولي) معتمدة لفئة المعدات المعمول بها ومجموعة الغاز أو الغبار. تعتمد فئة المعدات المطلوبة على تصنيف منطقة التركيب - المنطقة 1 أو المنطقة 2 لمخاطر الغاز/البخار، المنطقة 21 أو المنطقة 22 لمخاطر الغبار. يتطلب إنشاء المروحة في خدمة الأجواء المتفجرة مجموعات من المواد المقاومة للشرر (عادةً مادة دافعة غير قابلة للإثارة مقابل الغلاف، أو البناء غير المعدني)، وشروط التأريض المضادة للكهرباء الاستاتيكية، والامتثال لفئة درجة الحرارة لمنع اشتعال المادة المحددة القابلة للاشتعال الموجودة.
