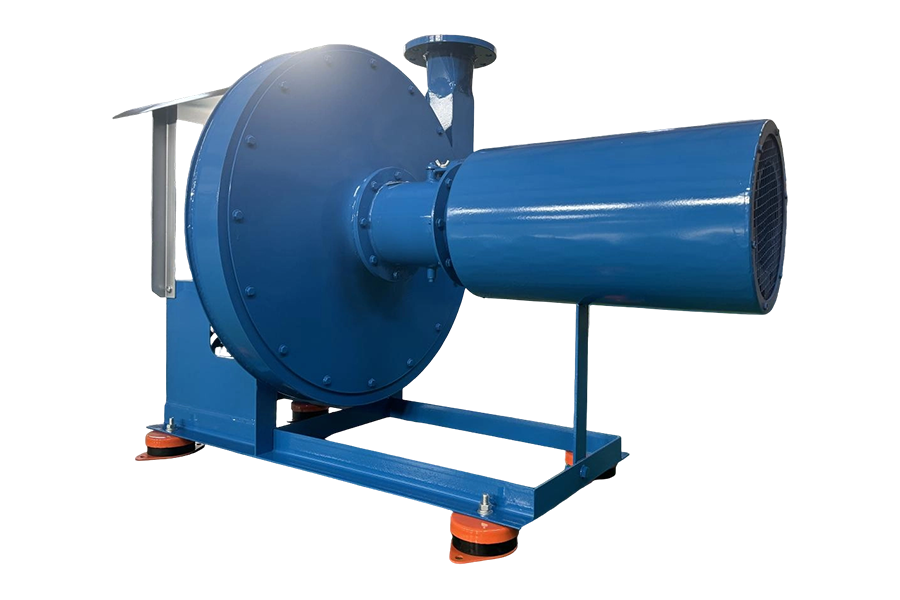

ما هو منفاخ مروحة الطرد المركزي عالي الضغط؟

في عالم العمليات الصناعية، لا يقتصر تحريك الهواء أو الغاز على التهوية فقط؛ يتعلق الأمر بتوفير تدفق هواء دقيق وقوي مقابل مقاومة كبيرة للنظام. هذا هو المكان ارتفاع ضغط مروحة الطرد المركزي منفاخ يصبح لا غنى عنه. هذه الآلات أكثر قوة بكثير من المراوح القياسية، وقد تم تصميمها لتوليد ضغوط تتراوح عادة من 10 كيلو باسكال إلى أكثر من 100 كيلو باسكال، لتكون بمثابة الرئتين الأساسيتين لمجموعة واسعة من التطبيقات الصعبة. ومن ضمان الهواء النظيف في مرافق التصنيع إلى جمع الغبار إلى تسهيل العمليات البيولوجية في معالجة مياه الصرف الصحي، فإن دورهم حيوي. تتعمق هذه المقالة في طرق العمل والتطبيقات والاعتبارات الأساسية لاختيار وصيانة هذه المعدات القوية، مع تسليط الضوء على الأنواع المتخصصة مثل متعددة المراحل ارتفاع ضغط مروحة الطرد المركزي و توفير الطاقة منفاخ الطرد المركزي ذو الضغط العالي . سواء كنت تتطلع إلى فهم وظيفتها في ملف منفاخ مروحة الطرد المركزي ذو الضغط العالي لنظام تجميع الغبار أو تحديد أ ارتفاع ضغط مروحة الطرد المركزي الصناعية ، يوفر هذا الدليل عمق المعرفة اللازمة لاتخاذ قرارات مستنيرة.

1. المحرك الأساسي: فهم منافيخ الطرد المركزي ذات الضغط العالي في الصناعة

أ ارتفاع ضغط مروحة الطرد المركزي منفاخ يعمل على مبدأ قوة الطرد المركزي لتحويل الطاقة الميكانيكية إلى طاقة هوائية. يدخل الهواء المحيط إلى المكره بشكل محوري من خلال المدخل. عندما يقوم المحرك بتدوير المكره بسرعات عالية، تقوم الشفرات الدوارة بنقل الطاقة الحركية إلى الهواء، مما يؤدي إلى تسريعه بشكل قطري إلى الخارج. يتم بعد ذلك تفريغ هذا الهواء عالي السرعة في الشكل الحلزوني (غلاف حلزوني الشكل)، حيث يتباطأ. وفقًا لمبدأ برنولي، يؤدي هذا الانخفاض في السرعة إلى تحويل الطاقة الحركية إلى ضغط ساكن، وهو الناتج المفيد الذي يتغلب على مقاومة النظام. تتأثر كفاءة المنفاخ وقدرته على الضغط بشكل كبير بتصميم المكره. توفر الشفرات المائلة للخلف كفاءة عالية وأداء مستقر، وتوفر الشفرات الشعاعية المتانة لتيارات الهواء المحملة بالجسيمات، والشفرات المنحنية للأمام مدمجة ولكنها تستخدم بشكل عام في واجبات الضغط المنخفض. تتضمن معلمات الأداء الرئيسية التي تحدد أي منفاخ طرد مركزي معدل التدفق الحجمي (الذي يتم قياسه بوحدة CFM أو m³/h)، والضغط الثابت (بوصة W.G. أو كيلو باسكال)، وقوة العمود (كيلوواط)، والكفاءة الميكانيكية الشاملة. إن فهم العلاقة بين هذه العوامل، الموضحة على منحنى أداء المروحة، أمر بالغ الأهمية للاختيار الصحيح.

• ديناميات المكره: قلب المنفاخ. المواد (من الفولاذ القياسي إلى السبائك الخاصة للتآكل)، وتصميم الشفرة، وسرعة الدوران تحدد بشكل مباشر توليد الضغط وكفاءته.
• منحنى مقاومة النظام: المنفاخ لا يعمل في عزلة. ويجب أن تكون متطابقة مع المقاومة المتأصلة في النظام لتدفق الهواء، والتي تم إنشاؤها بواسطة مجاري الهواء، والمرشحات، والمخمدات، ومعدات المعالجة.
• ميزة المراحل المتعددة: بالنسبة للتطبيقات التي تتطلب ضغوطًا عالية جدًا تتجاوز قدرة دافعة واحدة، أ متعددة المراحل ارتفاع ضغط مروحة الطرد المركزي يستخدم. هنا، يمر الهواء بشكل تسلسلي من خلال دافعات متعددة موجودة في عمود واحد، مع زيادة الضغط في كل مرحلة، مما يجعله مثاليًا لعمليات مثل النقل الهوائي أو بعض تطبيقات تعزيز الغاز.

ما وراء الأساسيات: كيف تعمل مروحة الطرد المركزي ذات الضغط العالي؟

يعد التحويل من الطاقة الحركية إلى طاقة الضغط داخل الحلزون أحد محاور التصميم الحاسمة. تزداد مساحة المقطع العرضي للحلزون تدريجيًا نحو مخرج التفريغ، مما يسهل تباطؤ الهواء. تم تصميم الخلوص المناسب بين المكره والمبيت، والإغلاق الفعال لمنع إعادة تدوير الهواء، والحد الأدنى من الخسائر الديناميكية الهوائية عند المدخل لتحقيق أقصى قدر من تطوير الضغط والكفاءة التشغيلية.

المواصفات الرئيسية: شرح الضغط والتدفق والطاقة

يتطلب اختيار المنفاخ الموازنة بين ثلاث مواصفات مترابطة. الضغط الثابت هو القوة التي يجب أن يولدها المنفاخ لدفع الهواء عبر النظام. معدل التدفق هو حجم الهواء الذي يتم تسليمه. قوة الفرامل هي القوة المطلوبة لدفع المنفاخ لتحقيق هذا الضغط والتدفق المحدد. يؤدي التشغيل عند نقطة بعيدة عن أفضل نقطة كفاءة للمنفاخ (BEP) على منحنى المنفاخ إلى استهلاك مفرط للطاقة ومشاكل ميكانيكية محتملة.

الأنواع الشائعة: مروحة الطرد المركزي ذات الضغط العالي أحادية المرحلة مقابل متعددة المراحل

يتوقف الاختيار بين التصميمات الفردية والمتعددة المراحل على ناتج الضغط المطلوب. تعتبر المنافيخ أحادية المرحلة أبسط وأكثر فعالية من حيث التكلفة ومناسبة لمجموعة واسعة من التطبيقات الصناعية مثل تجميع الغبار أو هواء الاحتراق العام. متعددة المراحل ارتفاع ضغط مروحة الطرد المركزيs ، على الرغم من أنها أكثر تعقيدًا وتكلفة، إلا أنها تعد الحل لمتطلبات الضغط الشديد، مما يوفر مساحة مدمجة مقارنة بتحقيق ضغوط مماثلة مع وحدات متعددة أحادية المرحلة متسلسلة.

2. التطبيقات الصناعية الأساسية: حيث تلتقي القوة بالدقة

ال ارتفاع ضغط مروحة الطرد المركزي الصناعية هو العمود الفقري في جميع القطاعات. إن قدرته على توفير هواء ثابت وعالي الضغط يجعله أمرًا بالغ الأهمية للعمليات التي لا يكون فيها الهواء من أجل الراحة فحسب، بل لتمكين التفاعلات الكيميائية أو الفيزيائية أو البيولوجية الأساسية. وفي مناولة المواد، فإنها تعمل على تشغيل أنظمة النقل الهوائية، ونقل المساحيق والحبيبات عبر خطوط الأنابيب. وفي التصنيع، فإنها توفر هواء الاحتراق للأفران والغلايات، مما يضمن حرق الوقود بكفاءة. وهي ضرورية في عمليات التجفيف، حيث يقوم الهواء الساخن عالي السرعة بإزالة الرطوبة من المنتجات. ربما يكون أحد التطبيقات الأكثر وضوحًا هو الإدارة البيئية. أ منفاخ مروحة الطرد المركزي ذو الضغط العالي لنظام تجميع الغبار يوفر الشفط اللازم لسحب الهواء المحمل بالغبار من خلال الأغطية ومجاري الهواء، مما يجبره على المرور عبر أكياس الفلتر أو الخراطيش. يجب أن يكون الضغط كافيًا للتغلب على المقاومة المتزايدة للمرشح أثناء تحميله بالغبار. وبالمثل، في معالجة المياه، أ منفاخ هواء يعمل بالطرد المركزي ذو الضغط العالي لمعالجة مياه الصرف الصحي يستخدم في أحواض التهوية. هنا، يتم دفع الهواء من خلال ناشرات في أسفل الخزانات لتوفير الأكسجين للكائنات الحية الدقيقة التي تقوم بتفكيك النفايات العضوية. يجب أن يكون الضغط مرتفعًا بدرجة كافية للتغلب على عمق الماء (الرأس الهيدروستاتيكي) ومقاومة الناشرات.

• جمع الغبار: ال blower creates a negative pressure throughout the collection network. Its reliability directly impacts plant air quality and regulatory compliance. Sizing must account for filter condition (clean vs. dirty).
• تهوية مياه الصرف الصحي: غالبًا ما يكون هذا أكبر حمل كهربائي في محطة المعالجة. كفاءة المنفاخ أمر بالغ الأهمية. تتطلب ناشرات الفقاعات الدقيقة ضغطًا أعلى ولكنها توفر كفاءة فائقة في نقل الأكسجين، مما يفضل تصميمات المنافيخ ذات الضغط العالي.
• الصناعات العملية: في إنتاج المواد الكيميائية والصيدلانية والغذائية، توفر هذه المنافيخ هواءً خاضعًا للرقابة، وغالبًا ما يكون خاليًا من الزيت، للتسييل أو التحريك أو كمادة متفاعلة في العمليات المغلقة، مما يتطلب تحكمًا دقيقًا وتوافقًا للمواد.

الهواء القسري للعمليات الحرجة: دور مروحة الطرد المركزي الصناعية ذات الضغط العالي

بالإضافة إلى التهوية، تم دمج هذه المنافيخ في خط الإنتاج. إنها تضمن جودة متسقة في عمليات مثل نقل الحبيبات البلاستيكية، أو تجفيف شبكة الورق، أو تشغيل مفاعل طبقة الموائع، حيث يمكن أن تؤدي الاختلافات في تدفق الهواء إلى عيوب المنتج أو اضطرابات العملية.

تشغيل الهواء النظيف: منفاخ مروحة الطرد المركزي عالي الضغط لنظام تجميع الغبار

يتطلب هذا التطبيق منفاخًا ذو منحنى أداء يمكنه التعامل مع نطاق واسع من ضغوط النظام أثناء تحميل المرشحات وتنظيفها. يجب أيضًا إنشاء المروحة للتعامل مع جزيئات الغبار الكاشطة المحتملة التي قد تمر عبر الفلتر، مما يجعل مادة المكره وطلاء عوامل الاختيار الحاسمة.

مثال حالة: تحسين أحواض التهوية

تستخدم محطات الصرف الصحي الحديثة بشكل متزايد توفير الطاقة منفاخ الطرد المركزي ذو الضغط العالي التكنولوجيا مع محركات التردد المتغير (VFDs). بدلاً من التشغيل بسرعة ثابتة وخنق إخراج الهواء باستخدام الصمامات، يسمح VFD لمحرك المنفاخ بالتعديل بناءً على مستشعرات الأكسجين المذاب في الحوض. وهذا يمكن أن يقلل من استهلاك الطاقة بنسبة 30% أو أكثر، حيث أن متطلبات الطاقة تتناسب تقريبًا مع مكعب السرعة. وهذا يوضح كيف تؤثر تقنية المنافيخ المناسبة بشكل مباشر على الاستدامة التشغيلية والتكلفة.

3. اقتصاديات الهواء: الكفاءة والاختيار للقيمة طويلة المدى

ال purchase price of a ارتفاع ضغط مروحة الطرد المركزي منفاخ ليست سوى جزء صغير من التكلفة الإجمالية للملكية (TCO). على مدى 10 سنوات من العمر، يمكن أن تشكل تكاليف الطاقة أكثر من 70% من التكلفة الإجمالية للملكية. ولذلك، اختيار توفير الطاقة منفاخ الطرد المركزي ذو الضغط العالي ليست تكلفة إضافية ولكنها استثمار حاسم. تشمل ميزات الكفاءة الرئيسية الدوافع المحسنة من الناحية الديناميكية الهوائية، والمحركات عالية الكفاءة (IE3/IE4)، وأنظمة التحكم المتكاملة مثل محركات التردد المتغير (VFDs). يوفر VFD توفيرًا هائلاً في التطبيقات ذات طلب التدفق المتغير من خلال السماح للمنفاخ بالعمل فقط بالسرعة المطلوبة، وتجنب تبديد الطاقة المهدرة لصمامات الخانق أو دوارات توجيه المدخل. يجب أن تكون عملية الاختيار صارمة: فهي تبدأ بالحساب الدقيق للتدفق والضغط المطلوبين للنظام، مع الأخذ في الاعتبار جميع الخسائر والاحتياجات المستقبلية. يحدد تكوين الغاز (درجة الحرارة والرطوبة والتآكل ومحتوى الجسيمات) اختيارات المواد للمكره والإسكان. تؤثر بيئة التثبيت (المساحة ودرجة الحرارة المحيطة وقيود الضوضاء) على التكوين. وأخيرًا، يعد تقييم إمكانية الخدمة وتوافر الدعم الفني المحلي أمرًا ضروريًا لتقليل تكاليف الصيانة مدى الحياة ووقت التوقف عن العمل.

• تحليل تكلفة دورة الحياة (LCCA): أlways request an LCCA from suppliers. Compare the 5-10 year projected energy costs of different models. A slightly higher upfront cost for a more efficient unit often has a rapid payback period.
• تكامل النظام: ال blower should be selected as part of a system. Inefficient duct design, undersized filters, or leaky piping will force the blower to work harder, negating the benefits of an efficient unit. A holistic review is recommended.
• التدقيق في المستقبل: النظر في التغييرات المحتملة في حجم الإنتاج أو العملية. يوفر اختيار منفاخ مزود بـ VFD مرونة متأصلة للتكيف مع مجموعة من ظروف التشغيل المستقبلية دون إجراء تغييرات ميكانيكية.

الأسئلة الشائعة

كيف يختلف منفاخ الطرد المركزي عالي الضغط عن المروحة الصناعية العادية؟

ال key differences lie in design, capability, and application. A regular industrial fan (like an axial fan) is designed to move large volumes of air at very low static pressures (typically below 2 kPa), ideal for general ventilation or condenser cooling. A ارتفاع ضغط مروحة الطرد المركزي منفاخ إنه قوي ميكانيكيًا، مع دافعة للخدمة الشاقة وغطاء مصمم لتوليد ضغوط ثابتة تتراوح من 10 كيلو باسكال إلى عدة مئات من كيلو باسكال. إنه يعمل ضد مقاومة كبيرة للنظام، مثل تلك الموجودة في طبقات المرشح العميقة، أو خطوط الأنابيب الطويلة، أو الناشرات تحت الماء. كما أن منحنى أدائها أكثر انحدارًا، مما يعني أن تدفق الهواء لديها أكثر حساسية للتغيرات في ضغط النظام.

ما هي الأسباب الرئيسية لارتفاع استهلاك الطاقة في هذه المنافيخ وكيف يمكن التقليل منها؟

الاستهلاك العالي للطاقة ينبع في المقام الأول من ثلاث قضايا: 1) التشغيل بعيدًا عن أفضل نقطة كفاءة (BEP): ويرجع ذلك غالبًا إلى الحجم الأولي غير الصحيح أو التغييرات في النظام بعد التثبيت. 2) التحكم بالاختناق: إن استخدام المخمدات أو الصمامات لتقييد تدفق الهواء يهدر الطاقة عن طريق خلق مقاومة صناعية. 3) مشاكل النظام: تؤدي المرشحات المسدودة أو مجاري الهواء المنهارة أو التسريبات إلى زيادة مقاومة النظام، مما يجبر المنفاخ على العمل بجهد أكبر. تتضمن استراتيجيات التخفيض إجراء تدقيق للنظام لضمان الحجم المناسب والتعديل التحديثي باستخدام توفير الطاقة منفاخ الطرد المركزي ذو الضغط العالي مجهزة بـ VFD للتحكم في السرعة، وتنفيذ برنامج صيانة وقائية صارم للحفاظ على مقاومة النظام منخفضة.

هل يمكنني تحديث منفاخي القديم باستخدام VFD لتوفير الطاقة؟

في كثير من الحالات، نعم، ولكن التقييم المهني أمر بالغ الأهمية. يمكن إضافة VFD إلى محرك ثابت السرعة موجود لتمكين التحكم في السرعة المتغيرة. ومع ذلك، يجب التحقق من العوامل: يجب أن يكون المحرك متوافقًا مع VFD (تصنيف العاكس) لتحمل ارتفاعات الجهد من محرك الأقراص؛ يجب أن تكون المكونات الميكانيكية للمنفاخ (المحامل والعمود) قادرة على التعامل مع إمكانية التشغيل بسرعات حرجة مختلفة؛ ويجب دمج منطق التحكم الحالي. بالنسبة للمنافيخ القديمة، يتم الاستبدال الكامل بمنافيخ جديدة ومتكاملة توفير الطاقة منفاخ الطرد المركزي ذو الضغط العالي قد يوفر النظام عائدًا أفضل على الاستثمار بسبب المكاسب المجمعة من المكره الحديث ذو الكفاءة الديناميكية الهوائية، والمحرك عالي الكفاءة، وVFD المتطابق تمامًا.

كيف يمكنني تحديد حجم المنفاخ ليناسب نظام تجميع الغبار أو التهوية الجديد؟

التحجيم هو حساب هندسي من خطوتين. أولا تحديد المطلوب معدل التدفق (س). بالنسبة لمجمع الغبار، يعتمد ذلك على سرعة الالتقاط المطلوبة في جميع الأغطية وحجم الهواء الإجمالي لمجاري الهواء. بالنسبة للتهوية، فهي تعتمد على الطلب البيولوجي للأكسجين (BOD) لمياه الصرف الصحي وكفاءة نقل الأكسجين (OTE) للناشرات. ثانيا احسب المجموع الضغط الساكن (SP) يجب أن يتغلب المنفاخ. هذا يجمع جميع الخسائر: فقدان دخول غطاء المحرك، وفقدان احتكاك القناة، وفقدان المرشح/الوسائط (استخدم الحد الأقصى المتوقع للمقاومة "القذرة")، وبالنسبة للتهوية، عمق غمر الناشرات بالإضافة إلى فقدان الضغط النظيف/القذر. قم دائمًا بإضافة عامل أمان (على سبيل المثال، 10-15%). يتم اختيار المنفاخ بحيث يلتقي منحنى أدائه مع نقطة التشغيل (Q، SP) أو يتجاوزها. التشاور مع مهندس أو مورد من ذوي الخبرة ل منفاخ مروحة الطرد المركزي ذو الضغط العالي لنظام تجميع الغبار أو أ منفاخ هواء يعمل بالطرد المركزي ذو الضغط العالي لمعالجة مياه الصرف الصحي يوصى بشدة لتجنب التحجيم المكلف أو التحجيم غير الفعال.

ما هي الصيانة الأكثر أهمية لمنع التوقف غير المتوقع؟

أ proactive maintenance program is essential. The most critical tasks include: 1) مراقبة الاهتزاز: يمكن للفحوصات المنتظمة اكتشاف عدم التوازن أو تآكل المحامل أو عدم المحاذاة مبكرًا. 2) تحمل التشحيم: اتبع الفواصل الزمنية للشركة المصنعة بدقة، باستخدام النوع والكمية الصحيحة من الشحوم لمنع ارتفاع درجة الحرارة والفشل. 3) فحص المرشح (لمرشحات السحب): أ clogged inlet filter starves the blower, causing performance drop and potential vacuum-related issues. 4) فحص المكره: تحقق بشكل دوري من تراكم الغبار أو التآكل أو التآكل، مما قد يؤدي إلى انخفاض الأداء والتسبب في عدم التوازن. 5) فحص محاذاة محرك الأقراص: بالنسبة للوحدات التي تعمل بالحزام، قم بفحص وضبط شد الحزام ومحاذاة الحزام؛ بالنسبة لوحدات الدفع المباشر، تأكد من الحفاظ على محاذاة أداة التوصيل. يساعد الاحتفاظ بسجلات تفصيلية لجميع القراءات في تحديد الاتجاهات والتخطيط للإجراءات التصحيحية قبل حدوث الفشل.
